Buderus Logaplus-Paket W22/BC400
Buderus Gas-Brennwertgerät Logamax plus GB172i.2 für die Raumbeheizung und die Warmwasserbereitung in Kombination mit einem separaten Warmwasserspeicher.
Zugelassen für die Verbrennung von Erdgas E/H und L/LL nach DVGW Arbeitsblatt
G260 mit Wasserstoffbeimischung bis 20 Vol.-% H2. Flüssiggasbetrieb 3P über Umstellteile (Zubehör) möglich.
- Brenner und modulierende Feuerung
- Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe zur Anpassung der Wassermenge in der
Heizungsanlage und Stromeinsparung gegenüber herkömmlichen Pumpen
- Preiswerte einfache Anlagenhydrauliken ohne Überströmventil, da kein Mindestvolumenstrom erforderlich
- Niedrige CO- und NOx-Emissionen
- Umwälzpumpe f. differenzdruckgeregelte Betriebsweise für gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage
- Umwälzpumpe mit leistungsgeregelter Betriebsweise bei Einsatz einer hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung
- Geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
- Mit integrierter Abgas-Rückströmsicherung
System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus. Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront.
Für eine Bedienung aus dem Wohnraum heraus ist eine zusätzliche Fernbedienung notwendig (Zubehör).
Die Anforderungen an die Füll- und Ergänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeitsblatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswasser aufbereitet werden muss oder nicht. Muss das Füll- und Ergänzungswasser aufbereitet werden, so kommt die Wasseraufbereitungsmaßnahme Vollentsalzung des Füllwassers zum Einsatz. Damit wird ein salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasseraufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
Warmwasserspeicher Logalux S120, weiß,
Inhalt 120 Liter.
Max. Betriebsdruck Warmwasser: 10 bar
Max. Betriebsdruck Heizung: 6 bar
Durchmesser: 550 mm
Höhe: 960 mm
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A
Energieeffizienzklassen- Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage (Kessel): 96 %
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP)
Gasart: eingestellt auf Erdgas 2E
Wärmeleistung (Voll-/Teillast)
bei 50/30: 3,4/20,8 kW
bei 80/60: 3,0/19,5 kW
bei Warmwasser: 19,5 kW
Konz. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
Höhe: 780 mm
Breite: 450 mm
Tiefe: 365 mm
Gewicht: 34,2 kg
CE-Kennzeichen: CE-0085DM0360
Zuläss. Betriebsüberdruck: 3 bar
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739621310
5 Jahre Buderus Systemgarantie (Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)

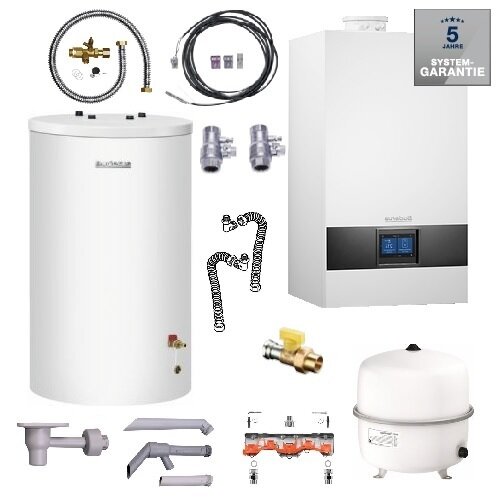

Lieferumfang:
- Buderus Logamax plus GB172i.2-20 Gastherme, Brennwerttherme, 20 kW
- Inkl. System-Bedieneinheit Logamatic BC400 und Außentemperaturfühler
- Buderus Warmwasserspeicher Logalux S120/5W, 120 Liter
- Buderus Montage-Anschlussplatte
- Buderus Wartungshähne
- Buderus Gashahn
- Buderus Verrohrungssatz Kessel-Speicher
- Buderus Warmwasser-Temperaturfühler
- Buderus 3-Wege-Ventil (integriert)
- Buderus Logafix Ausdehnungsgefäß 35 Liter zum Anbau
- Buderus Ausdehnungsgefäß Anschluss-Set AAS
- Buderus Ablauftrichter-Set
Sicherheitshinweis:
WARNUNG:
Warnhinweise für Elektrogeräte usw.
Geräte mit einer Netzspannung von 400V (Starkstromanschluss) dürfen nur von einem Elektrofachmann angeschlossen werden.
Geräte mit einer Nennleistung von mehr als 12KW dürfen nur nach vorheriger Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Bei Gasgeräten und Gasführenden Teilen:
Installation, Inbetriebnahme und Wartung darf nur ein zugelassener Fachbetrieb ausführen.
Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Wasserinstallationen, Heizungs- und Elektrotechnik.
Die Anweisungen in al-len Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.
