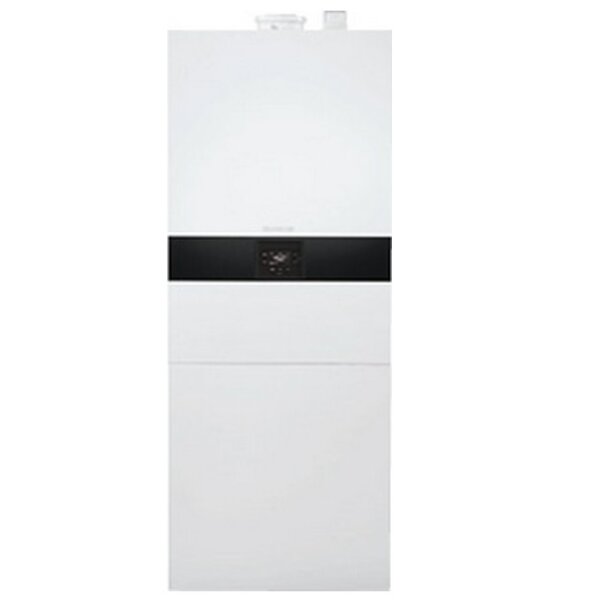

Buderus Kompaktheizzentrale Logamax plus GB172iT
ür d. Betrieb mit Erdgas 2H(E), 2L(LL) und Flüssiggas 3P, Propan.
Voreingestellt auf Erdgas 2H(E). Umstellung auf andere Gasarten über ein Gasartumbau-Set.
Für die Raumbeheizung sowie die Warmwasserbereitung mit integriertem Warmwas-
serspeicher.
- Optimale Energieausnutzung mit einer hohen Raumheizungs-Effizienz von 94 %
nach der EU-Richtlinie
- Modulation von 1:10 im Warmwasserbetrieb und 1:8 im Heizbetrieb
- Aluminium-Guss-Wärmetauscher für ganzjährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe (EEI = 0,20)
- Niedrige CO- und NOx-Emissionen
- Geeignet für die Mehrfachbelegung nach DVGW Arbeitsblatt G635
- Mit integrierter Abgas-Rückströmsicherung
Serienmäßige Ausstattung:
- 12 Liter Membran-Ausdehnungsgefäß für Heizung im Gerät integriert
- Integriertes Umschaltventil für die Umschaltung zwischen Heiz- und Warmwasserbetrieb
- Entleerhahn und Manometer
- Integriertes Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen
- Manueller Entlüfter
- Zündelektrode
- Ionisationselektrode
- Elektrische Anschlussmöglichkeit einer Zirkulationspumpe
- Digitaler Basiscontroller Logamatic BC25.2 mit integriertem Brennerautomat
für die digitale Überwachung und Steuerung aller elektronischen Bauelemente
des Gerätes
Sehr kompakt durch im Gerät integrierbare Komponenten wie Ausdehnungsgefäß
8 Liter für Trinkwasser und Ausdehnungsgefäß 17 Liter für den Heizkreis.
Umfangreiches Zubehör z.B. AnschlussSets horizontal (links/rechts), vertikal
(oben) oder zusätzliches Isolations-Set mit Wärmedämmung auf der Rückseite des
Gerätes.
FLOW plus-System für max. Brennwertnutzung, stromsparenden und geräuscharmen Betrieb
- Kein Mindestvolumenstrom nötig - Hocheffizienzpumpen mit Permanentmagnetmotor
- Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für gute Anpas-
sung an die hydraulischen Gegebenheiten der Heizungsanlage, kleinste Pum-
peneinstellung = 150 mbar konstant
- Umwälzpumpe mit einer leistungsgeregelten Betriebsweise bei Einsatz einer
hydraulischen Weiche zur Vermeidung von Rücklauftemperaturanhebung
Integrierter Warmwasserspeicher mit 120 Liter Inhalt. Mit zusätzlichem Korrosi-
onsschutz Buderus Thermoglasur DUOCLEAN plus. Rohrwendelspeicher für maximale,
wasserleistung von 30 kW. Integrierter Robustheit, auch in Gebieten mit sehr
kalkhaltigem Trinkwasser. Zusätzlicher Warmwasserkomfort durch maximale Warm-
Zirkulationsanschluss
Wahlweise kombinierbar mit den folgenden Bedieneinheiten (Zubehör):
- System-Bedieneinheit Logamatic RC310 (im Gerät für ergonomische Bedienung
integrierbar oder Wandmontage im Wohnraum)
oder
- Smarte Bedieneinheit Logamatic TC100.2 zur Wandmontage im Wohnraum
überwachung der Heizung
Optional Internetzugang bzw. LAN-Verbindung zum Router zur Bedienung und Fern-
wegs über mobiles Endgerät, Smartphone, APP oder Internetportal.
- Bei Einsatz von Logamatic RC310 (Zubehör) EMS-BUS Verbindung über Gateway
Logamatic web KM200 (Zubehör). App "MyDevice" zur Steuerung und Überwa-
chung über Smartphone oder Web-App "Control Center Connect" zur Steuerung
und Überwachung über einen Browser. Verbindung zum Router über LAN.
- Bei Einsatz von TC100.2 (Zubehör) über App "MyMode" zur Steuerung und Überwa-
chung über Smartphone. Anbindung TC100.2 wahlweise drahtlos per Funk-
modul MX200 (Zubehör) ober über EMS-BUS Verbindung zum Router über WLAN.
Intelligentes Montagekonzept für gute Zugänglichkeit bei Installation und War-
tung sowie einfacher Transport und Einbringung durch Lieferung in 3 Teilen mit
kompakten Abmessungen auf einer Palette.
------------------------------------------------------------------------------------------------------------------------
Die Anforderungen an die Füll- und Ergänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeitsblatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswasser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser aufbereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers erreicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf oder Leihe) zur Verfügung stellen.
------------------------------------------------------------------------------------------------------------------------
|
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz: A
Energieeffizienzklassen-Spektrum: A+++ -> D
Wärmenennleistung: 24 kW
Jahreszeitbedingte Raumheizungs-Energieeffizienz: 94 %
Schalleistungspegel in Innenräumen: 49 dB
Klasse für Warmwasserbereitungs-Energieeffizienz: A
Energieeffizienzklassen-Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 81 %
Lastprofil: XL
Gasart: Erdgas H(E)
Wärmeleistung im Heizbetrieb
(Voll-/Teillast)
bei 50/30: 3,4-25,3 kW
bei 80/60: 3,0-23,8 kW
Wärmeleistung Warmwasser: 30 kW
Leistungskennzahl: 1,8
Gewicht: 137 kg
Konz. Abgasanschluss: 80/125 mm
Abgastemperatur (Volllast)
bei 50/30: 52 C
bei 80/60: 71 C
Speicherinhalt: 120 L
Abmessungen
Tiefe: 670 mm
Breite: 600 mm
Höhe: 1640 mm
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: CE-0085CU0157
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7738100950
|
 |
Warnhinweise für Elektrogeräte, Wärmepumpen usw.
Geräte mit einer Netzspannung von 400V (Starkstromanschluss) dürfen nur von einem Elektrofachmann angeschlossen werden.
Geräte mit einer Nennleistung von mehr als 12KW dürfen nur nach vorheriger Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Bei Gasgeräten und Gasführenden Teilen:
Installation, Inbetriebnahme und Wartung darf nur ein zugelassener Fachbetrieb ausführen.
Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Wasserinstallationen, Heizungs- und Elektrotechnik.
Die Anweisungen in al-len Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.
