Buderus Logasys Systemlösung SL130, be-
stehend aus:
----------------------------------------
Buderus Kompaktheizzentrale Logamax plus
GBH172iT mit interner Buderus Hybrid-
technologie für erhöhte Effizienz, zur
einfachen Einbindung regenerativer Ener-
gien für den Betrieb mit Erdgas 2H(E),
2L(LL), Erdgas E(H) und LL nach DVGW
Arbeitsblatt G260 mit Wasserstoffbei-
mischung bis 20 Vol.-% H2 und Flüssig-
gas 3P, Propan.
Voreingestellt auf Erdgas 2L(LL). Um-
stellung auf andere Gasarten über ein
Gasartumbau-Set.
Für die Raumbeheizung sowie die Warmwas-
serbereitung mit integriertem Schicht-
ladespeicher (Warmwasserleistung 30 kW
für Auslegung der Gasleitung berücksich-
tigen).
Optimale Energieausnutzung mit einer ho-
hen Raumheizungs-Effizienz von 94 % nach
der EU-Richtlinie.
- Modulation von 1:10 im Warmwasserbe-
trieb
- Aluminium-Guss-Wärmetauscher für ganz-
jährigen Kondensationsbetrieb
- Modulierende Hocheffizienz-Umwälzpumpe
(EEI = 0,20)
- Niedrige CO- und NOx-Emissionen
- Geeignet für die Mehrfachbelegung nach
DVGW Arbeitsblatt G635
- Mit integrierter Abgas-Rückströmsich-
erung
Serienmäßige Ausstattung:
- Integriertes Umschaltventil für die
Umschaltung zwischen Heiz- und Warm-
wasserbetrieb
- Integr. Kesselanschlussstück mit kon-
zentrischem Anschluss 80/125 mm mit
Messöffnungen
- Manueller Entlüfter
- Zündelektrode
- Ionisationselektrode
- Elektrische Anschlussmöglichkeit einer
Zirkulationspumpe
- Digitaler Basiscontroller Logamatic
BC25.2 mit integriertem Brennerautomat
für die digitale Überwachung und Steu-
erung aller elektronischen Bauelemente
des Gerätes
- Zusätzliches Hybrid-Mischventil, Hy-
draulik und Regelstrategie zur direk-
ten Einbindung von Pufferspeichern im
Gerät integriert
- Für solare / regenerative Heizungsun-
terstützung und Trinkwassererwärmung
-
Energie- und Effizienzanzeige nach der
neuen Bundesforderung für effiziente
Gebäude (BEG) in der Regelung integriert
-
Vorbereitet für die Kombination mit ei-
nem beliebigen Pufferspeicher aus dem
Buderus Programm möglich.
FLOW plus-System für max. Brennwertnut-
zung, stromsparenden und geräuscharmen
Betrieb.
Kein Mindestvolumenstrom nötig
- Hocheffizienzpumpen mit Permanentma-
gnetmotor
- Umwälzpumpe für eine differenzdruckge-
regelte Betriebsweise für gute Anpas-
sung an die hydraulischen Gegebenhei-
ten der Heizungsanlage, kleinste Pum-
peneinstellung = 150 mbar konstant
- Umwälzpumpe mit einer leistungsgere-
gelten Betriebsweise bei Einsatz einer
hydraulischen Weiche zur Vermeidung
von Rücklauftemperaturanhebung
-
Integrierter Warmwasserspeicher mit 100
Liter Inhalt. Mit zusätzlichem Korrosi-
onsschutz Buderus Thermoglasur DUOCLEAN
plus. Schichtladespeicher für eine sehr
kompakte Variante und hohen Warmwasser-
komfort, auch bei nicht geladenem Spei-
cher, durch max. Warmwasserleistung von
30 kW. Hocheffiziente Speicherladepumpe.
Integrierter Zirkulationsanschluss.
----------------------------------------
Die Anforderungen an die Füll- und Er-
gänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeits-
blatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswas-
ser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser auf-
bereitet werden, so kommt die Wasserauf-
bereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasser-
aufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.
----------------------------------------
System-Bedieneinheit RC310 mit Außenfüh-
ler für das Regelsystem Logamatic EMS
plus. Einfache Bedienung und Inbetrieb-
nahme. Großes, grafikfähiges und hinter-
leuchtetes Display, Betrieb als Regler
für raum- oder witterungsgeführten Be-
trieb, Regelung für Wärmeerzeuger, Warm-
wasserbereitung, Heizkreis(e), Solaran-
lage. Umfangreiche Inbetriebnahme- und
Service-Funktionen: Konfigurationsassis-
tent, Diagnosefunktionen, Wartungsanzei-
ge.
Optionales Zubehör:
- Fernbedienung RC200 / RC100
- Mischermodul MM100
- Solarmodule SM100 / SM200
Weiteres Zubehör siehe aktueller Katalog
----------------------------------------
IP-Schnittstelle (als optionales Zubehör
erhältlich) über das Funkmodul MX300 mit
Wandhalter/Magnetbefestigung.
- WLAN Verbindung zur Kommunikation mit
der App MyBuderus
- WLAN Verbindung zur Kommunikation mit
d. Fachkundenportal Buderus ConnectPRO
Bedienung über die App MyBuderus:
- Überwachen u. bedienen Sie Ihr Buderus
System mit Ihrem Smartphone (Android,
iOS)
- Übersicht aller Geräte im Homescreen
- Anpassung von Raumtemperatur, Warmwas-
ser und Einstellung von Zeitprogram-
men
- Anzeige von Energieverbräuchen und de-
ren Historie
Fernüberwachung über Fachkundenportal
Buderus ConnectPRO mit PC / Tablet:
- Statusübersicht über alle Anlagen
- Schneller Zugriff auf erforderliche
Dokumentation und Ersatzteile
- Anzeige aller dringlichen Warnungen
- Anzeige der installierten Systemkompo-
nenten
- Notizfunktion und anlagenspezifische
Benachrichtigungsfunktion
- DIAGNOSTIC plus: Anzeige aller rele-
vanten Betriebszustände und Monitoring
zur professionellen Analyse
- Parameter-Konfiguration verändern und
optimieren aller relevanten Anlagenpa-
rameter
----------------------------------------
4 senkrechte Hochleistungsflachkollek-
toren SKT1.0 mit CE-Kennzeichnung.
Vollflächenabsorber aus Aluminium mit
hochselektiver Vakuum-Beschichtung und
Doppelmäander-Verrohrung aus Kupferrohr.
Sehr guter Wärmeübergang sowie robuste
Verbindung ohne sichtbare Schweißnähte
durch die innovative Omega-Ultraschall-
Schweißtechnologie. Fiberglaswanne aus
einem Guss als Kollektorgehäuse mit in-
tegrierten Griffmulden. Abdeckung aus
leicht strukturiertem, hagelfesten So-
larsicherheitsglas, rückseitige Dämmung
aus Mineralwolle. Anschluss einseitig
bis zu 5 Kollektoren in einer Reihe ne-
beneinander, wechselseitig bis zu 10
Kollektoren. Schnell montierbar durch
Steckverbindungstechnik mit Edelstahl-
wellrohr (ohne Werkzeug).
----------------------------------------
Pufferspeicher Logalux PNS400/5
in stehender, zylindrischer Stahlblech-
ausführung. Mit 2 heizungsseitigen Stut-
zen (R1) und einer eingeschweißten Heiz-
schlange, 2 Fühlertauchhülsen und höhen-
verstellbare Aufstellfüße.
Wärmeschutzaus 50 mm Polyurethan-/EPS-
Hartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (weiß).
----------------------------------------
Zweistrang-Solarstation mit integriertem
Solarmodul SM100 und Hocheffizienzpumpe
für eine Standard-Solaranlage zur Warm-
wasserbereitung. Die vormontierte Bau-
gruppe mit Wärmedämmung besteht aus
Hocheffizienzpumpe, integriertem Luftab-
scheider, Durchflussmengenbegrenzer, Si-
cherheitsventil 6 bar mit Manometer, Ab-
sperrungen für Vor-/Rücklauf mit Thermo-
meter und Schwerkraftbremse, Klemmring-
verschraubungen 22 mm sowie je einem An-
schluss für Befüllstation und Ausdeh-
nungsgefäß. Reduzierungen für Anschluss
von 15 mm Kupferrohr im Lieferumfang.
Integriertes Solarmodul SM100 für die
intelligente Verknüpfung von Solar- und
Kesselregelung Logamatic EMS plus für
den optimierten Betrieb des Gesamtsys-
tems sowie für max. Brennstoffeinspa-
rung. Komfortable Bedienung mit grafi-
scher Hydraulik-Auswahl und Anzeige von
Temperaturen sowie dem solaren Ertrag
über System-Bedieneinheit RC310. Spei-
cher-Reihenschaltung mit Umladepumpe
bzw. thermische Desinfektion / tägliche
Aufheizung 60 C mit Umschichtpumpe ist
optional möglich. Regelung des Volumen-
stroms (Double Match Flow) über die So-
larkreispumpe mit Pulsweitenmodulation
(PWM). Je ein Speicher- und Kollektor-
fühler im Lieferumfang.
----------------------------------------
- Anschluss-Set horizontal CS10
- Anschluss-Set Absperrhähne CS28-1
- Armaturen-Set Heizung Absperrhähne
CS20-1
- CS39 Verbindungsleitung Flex Puffer
- Trichtersiphon
- Anschluss-Set Puffer CS40 horizontal
inklusive Pufferfühler
- Anschluss-Set Ausdehnungsgefäß AAS mit
Kappenventil
- Logafix Ausdehnungsgefäß 50 l (Puffer)
- Logafix Ausdehnungsgefäß 50 l (Solar)
- Anschluss-Set AAS mit Kappenventil
- Ausdehnungsgefäß 17 l integrierbar
(Heizung) EV 17HC
- Anschlussmaterial für Aufdachmontage
Pfanne/Ziegel
- Überspannungsschutz für Temperatur-
fühler
- Solarflüssigkeit L 40 l
----------------------------------------

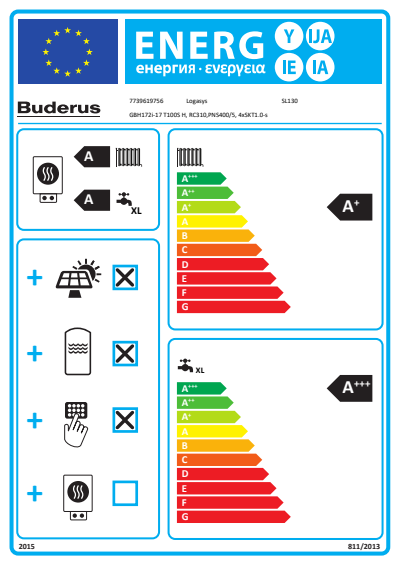

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage (Kessel): 105 %
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) -
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 232 %
Lastprofil: XL
-
Gasart: Erdgas L(LL)
Wärmeleistung im Heizbetrieb
(Voll-/Teillast)
bei 50/30: 3,4-25,3 kW
bei 80/60: 3,0-23,8 kW
Wärmeleistung Warmwasser: 30 kW
Leistungskennzahl: 2,8
Gewicht: 115 kg
Konz. Abgasanschluss: 80/125 mm
Abgastemperatur (Volllast)
bei 50/30: 52 C
bei 80/60: 71 C
Speicherinhalt: 100 L
Abmessungen
Tiefe: 670 mm
Breite: 600 mm
Höhe: 1530 mm
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: CE-0085CU0157
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739619756
----------------------------------------
5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat in-
klusive Garantiebedingungen - Aktivie-
rung durch Endkunde - Jährliche Wartung)
