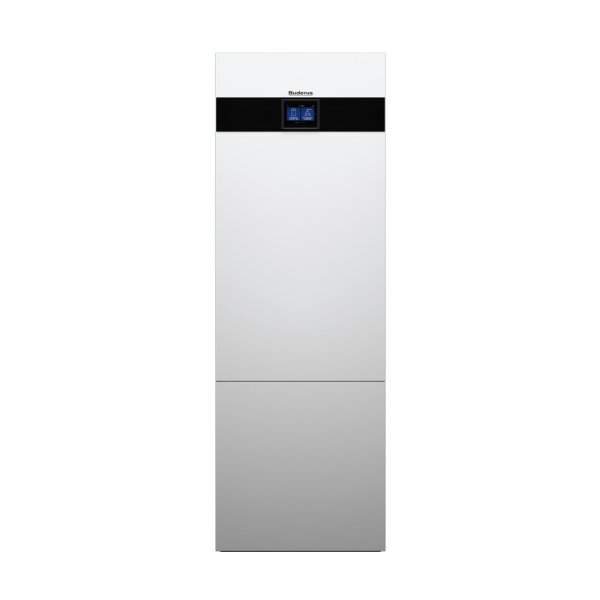

Sole/Wasser-Wärmepumpe für die Innenauf-
stellung mit integriertem 180 L Edel-
stahl-Warmwasserspeicher.
Hocheffiziente Invertersteuerung für
modulierende Betriebsweise.
Besonders leise Wärmepumpe, Aufstellung
auch im Hauswirtschaftsraum möglich.
Hochwertiges Design der Verkleidung mit
Front aus weißem Metallblech.
- Inkl. Absperrarmatur mit Partikelfil-
ter und Magnetitanzeige für die Hei-
zungsanlage
- Inkl. Außentemperatur- und Vorlauffüh-
ler
- Inkl. Internetschnittstelle
- Inkl. integrierter, hocheffizienter
Heizkreispumpe mit EEI < 0,20
- Inkl. integrierter, hocheffizienter
Solepumpe mit EEI < 0,20
- Inkl. integriertem 9 kW E-Heizstab
- Mit integrierter Wärmemengen- und
Stromzählung
- Passive Kühlstation für Raumkühlung
optional erhältlich
-
Für einfachen Transport und Einbringung
Teilung von Hydraulik- und Kältemodul
innerhalb weniger Minuten möglich. Käl-
tekreis zum vereinfachten Serviceeinsatz
auf Schlitten herausziehbar. Einfache
Bedienung über EMS plus Regelsystem mit
Touchscreen BC400.
-
Regelungsfunktionen:
- 1 ungemischter Heizkreis regelbar. Für
gemischte Heizkreise sind Zubehöre er-
forderlich
- Warmwasserbetrieb mittels integriertem
Umschaltventil und integriertem Warm-
wasserspeicher
- Funktionserweiterung über optionale
Reglermodule möglich (Schwimmbad, So-
lar, etc.)
- SG Ready: smart-grid-fähige Wärmepumpe
ist für die Einbindung in ein intelli-
gentes Stromnetz bzw. PV-Anlage vorbe-
reitet
----------------------------------------
TECHNISCHE DATEN
-
Masse und Gewichte:
Wärmepumpe HxBxT: 1780x600x610 mm
Gesamtgewicht mit Verkleidung: 250 kg
Gesamtgewicht ohne Verkleidung: 222 kg
Gewicht Hydraulikmodul ohne Ver-
kleidung: 97 kg
Gewicht Kältekreismodul: 125 kg
-
Schalldaten:
Max. Schalldruckpegel bei B0/W55 C
nach DIN EN ISO 11203
in 1m Abstand: 37 dB(A)
Schallleistungspegel bei B0/W55 C
min.-max.: 38-50 dB(A)
-
Leistungsdaten:
Modulationsbereich bei B0/W35 C
nach EN 14511: 4-15 kW
COP bei B0/W35, nach EN 14511
bei Teillast: 4,80
Entzugsleistung bei B0/W35, nach
EN 14511 bei Teillast: 4,8 kW
Elektrische Leistungsaufnahme bei
B0/W35, nach EN 14511 bei
Teillast: 1,26 kW
COP bei B0/W35, nach EN 14511
bei Teillast: 3,71
SCOP bei durchschnittlichen Klimaver-
hältnissen bei 55 C: 4,10
SCOP bei durchschnittlichen Klimaver-
hältnissen bei 35 C: 5,33
-
Warmwasserbetrieb:
Speicherinhalt (exkl. Wärme-
tauscher): 180 l
Minimal/maximal erlaubter Betriebs-
druck: 2,0/10,0 bar
Warmwasser-COP nach EN-16147(2017) bei
ECO+ Einstellung: 3,05
Warmwasserbereitungs-
Energieeffizienzklasse bei ECO+
Einstellung: A+
Zapfprofil/Zapfmenge V40
bei ECO+ Einstellung: XL/203 l
Warmwasserbereitungs-
Energieeffizienzklasse bei ECO
Einstellung: A
Zapfprofil/Zapfmenge V40
bei ECO Einstellung: XXL/267 l
Warmwasserbereitungs-
Energieeffizienzklasse bei KOMFORT
Einstellung: A
Zapfprofil/Zapfmenge V40
bei KOMFORT Einstellung: XXL/301 l
-
Heizungssystem:
Minimal/maximal erlaubter Betriebs-
druck: 1,2/3,0 bar
Nenndurchfluss bei Fußboden-
heizung: 2,63 m3/h
Restförderhöhe bei Nenndurchfluss bei
Fußbodenheizung: 1,0 m
Nenndurchfluss bei Radiatoren-
heizung: 1,55 m3/h
Restförderhöhe bei Nenndurchfluss bei
Radiatorenheizung: 6,2 m
Max. Vorlauftemperatur bei B0 C: 71 C
Max. Vorlauftemperatur bei B-3 C: 71 C
Anschluss Heizkreis: CU 28 mm
-
Solekreis:
Minimal/maximal erlaubter Betriebs-
druck: 0,5/3,0 bar
Mischanteil Ethanol,
min./max.: 25/34 %vol.
Mischanteil Ethylenglykol,
min./max.: 30/35 %vol.
Mischanteil Propylenglykol,
min./max.: 30/35 %vol.
Nenndurchfluss bei Fußbodenheizung
mit Propylenglykol (-15 C Gefrier-
punkt): 2,59 m3/h
Restförderhöhe bei Nenndurchfluss bei
Fußbodenheizung mit Propylenglykol
(-15 C Gefrierpunkt): 6,4 m
Nenndurchfluss bei Radiatorenheizung
mit Propylenglykol (-15 C Gefrier-
punkt): 2,05 m3/h
Restförderhöhe bei Nenndurchfluss bei
Radiatorenheizung mit Propylenglykol
(-15 C Gefrierpunkt): 8,5 m
Sole-Eintrittstemperatur
min./max.: -5/30 C
Anschluss Solekreis: Edelstahl 28 mm
-
Elektrodaten:
Spannungsversorgung: 400V, 3N, 50 Hz
Max. Kompressor-Betriebsstrom: 9 A
Max. Betriebsstrom inkl. Elektro-
Zuheizer 9 kW: 24 A
Absicherung mit Elektro-Zuheizer
3/6/9 kW: 16/25/25 A
IP-Schutzklasse: X1
----------------------------------------
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
bei 55 C: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> D
Wärmenennleistung bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 14 kW
Jahreszeitbedingte Raumheizungs-
Energieeffizienz bei durchschnitt-
lichen Klimaverhältnissen
bei 55 C: 156 %
Schallleistungspegel
in Innenräumen: 41 dB
Schallleistungspegel
im Freien: -
Klasse für die Warmwasserbereitungs-
Energieeffizienz: A+
Energieeffizienzklassen-
Spektrum: A+ -> F
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 127 %
Lastprofil: XL
-
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A+++
Energieeffizienzklassen-
Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-
Energieeffizienz der Verbund-
anlage bei durchschnittlichen
Klimaverhältnissen (WP) 158 %
Klasse für die Warmwasserbereitungs-
Energieeffizienz bei durchschnitt-
lichem Klima: A+
Energieeffizienzklassen-
Spektrum: A+++ -> G
Warmwasserbereitungs-Energieeffizienz
bei durchschnittl. Klima: 127 %
----------------------------------------
ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hin-
weis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 2,3 kg
Füllmenge Kältemittel: 4,8 tCO2eq
Bauart des Kälte-
kreises: hermetisch geschlossen
-
Buderus-Artikel-Nr.: 8738212034
----------------------------------------
Die Erstinbetriebnahme sowie die erfor-
derlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifi-
zierte sowie zertifizierte Fachfirma
durchzuführen!
Diese Dienstleistung ist nicht enthalten
und separat zu beauftragen!
-
Wir weisen darauf hin, dass wir eine Ge-
währleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezo-
gen haben.
Bitte beachten Sie die von uns vorgege-
benen Komponentenlisten und Hydraulik-
vorschläge. Bei Verwendung anderer Kom-
ponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.
----------------------------------------
Warnhinweise für Elektrogeräte usw.
Geräte mit einer Netzspannung von 400V (Starkstromanschluss) dürfen nur von einem Elektrofachmann angeschlossen werden.
Geräte mit einer Nennleistung von mehr als 12KW dürfen nur nach vorheriger Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Bei Gasgeräten und Gasführenden Teilen:
Installation, Inbetriebnahme und Wartung darf nur ein zugelassener Fachbetrieb ausführen.
Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Wasserinstallationen, Heizungs- und Elektrotechnik.
Die Anweisungen in al-len Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.
