BUDERUS CV-Profil Vertikal-Kompakt-Flachheizkörper
Produktdatenblatt
Vertikaler Flachheizkörper mit profilierter Vorderfront
• Farbe: weiss RAL9016
• 6 Bauhöhen (1400, 1600, 1800, 2000, 2200, 2400 mm)
• 4 Bautypen (10, 20, 21, 22)
• 6 Baulängen (300-900 mm)
• Schnelle und einfache Montage
• Mehrlagige Heizkörper drehbar
• Inklusive Befestigungssystem zur Wandbefestigung
• Inklusive Blind- und Entlüftungsstopfen
• Entspricht den Anforderungen zur Arbeitssicherheit gemäß den Richtlinien der GUV
• Wärmeleistung nach DIN EN442 geprüft und registriert
• Qualitätssicherung gemäß DIN ISO 9001
• RAL-Gütezeichen für Flachheizkörper
Profilierter vertikaler Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442 inKompaktausführung.
Stabile, vertikale Profilierung mit Sickenteilung 33 1/3 mm.
Montagefreundlicher Rohranschluss unten mittig über G 1/2-Innengewinde für optisch unauffälligen Anschluss
z.B. mit Universal-Anschlussarmatur. Zusätzlich je 2 Rohrleitungsanschlüsse G 1/2-Innengewinde an der
Unter- und Oberseite jeweils rechts/links für konventionelle Anschlussart.
Umweltfreundliche Zweischichtlackierung gem. DIN 55900 mit Tauchgrundierung und verkehrsweißer
Einbrenn-Pulverlackierung (RAL 9016). Im Heizbetrieb emissionsfrei.
Heizkörper und Befestigungs-System in Schrumpffolie mit Kunststoff-Kantenschutzecken und Kartonage
als Transport- und Montageschutz verpackt.
Lieferung incl. beiliegenden 3 Blind- und 1 Entlüftungsstopfen sowie montagefreundlichem Befestigungssytem F7M für die ein-
fache und sichere Montage nach VDI6036 bis zur Anforderungsklasse 3. Befestigungssystem F7M bestehend aus 2 geteilten Konsolen
mit 8 Schrauben und 8 Dübeln sowie seitlicher Verschiebesicherung.
Heizkörperverkleidung bestehend aus Seitenteilen und Abdeckgitter. Heizkörper entspricht den Anforderungen
d. Arbeitssicherheit gemäß den Richtlinien der GUV. Garantierter Qualitätsstandard mit Registrierung nach
RAL-Gütezeichen RAL-RG 618. Wärmeleistung nach DIN EN 442 mit Mittenanschluss
geprüft (Prüfstellennummer 1695) mit permanenter Fertigungsüberwachung nach EN-ISO 9001.
Flachheizkörper auf Anfrage mit anderen Anschlüssen lieferbar!

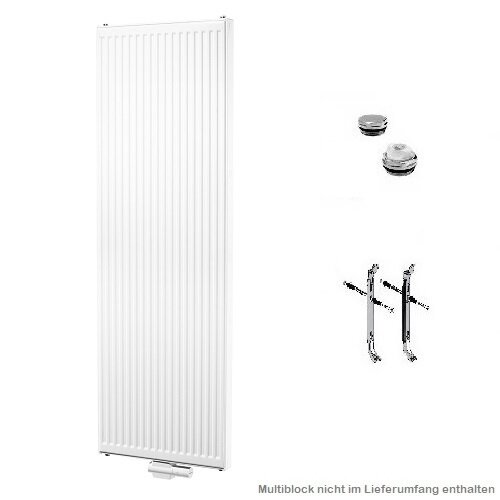

Lieferumfang
• 1 CV-Profil Flachheizkörper (nach Auswahl)
• 3 Blind- und 1 Entlüftungsstopfen
• montagefreundlichem Befestigungssytem F7M
(Anschlussamatur nicht im Lieferumfang enthalten)
>>>Fabrikneu ! <<<
Abb. kann vom Original abweichen
| |
Wärmeleistung in Watt bei 70/55/20 °C / 55/45/20 °C |
| |
Typ 10 |
Typ 20 |
Typ 21 |
Typ 22 |
| Länge -- 300 mm |
264 / 164 |
412 / 261 |
513 / 327 |
609 / 378 |
| Länge -- 400 mm |
352 / 219 |
550 / 348 |
684 / 437 |
812 / 503 |
| Länge -- 500 mm |
440 / 274 |
687 / 436 |
855 / 546 |
1016 / 629 |
| Länge -- 600 mm |
528 / 329 |
824 / 523 |
1026 / 655 |
1219 / 755 |
| Länge -- 700 mm |
616 / 384 |
962 / 610 |
1197 / 764 |
1422 / 881 |
| Länge -- 900 mm |
792 / 493 |
1236 / 784 |
1539 / 982 |
1828 / 1133 |
Bildrechte: © Buderus - Bosch Thermotechnik GmbH
Die Heizkörper der CV-Produktreihe sind Sonderanfertigungen und daher vom Umtausch ausgeschlossen!
Bei Mängeln sind uns diese innerhalb von 5 Tagen (nicht Werktagen) schriftlich mitzuteilen.
