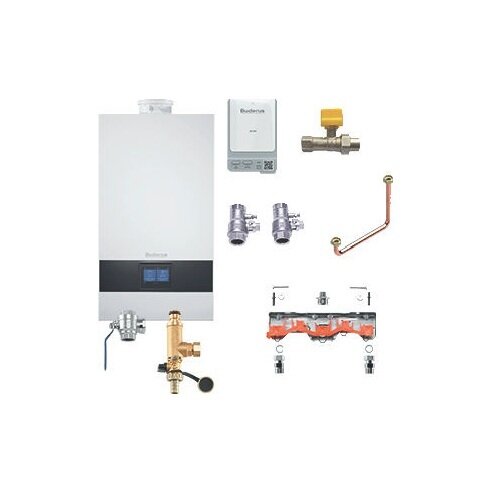

Buderus Logaplus Modul Paket M für WP-Hybridgerät Logamax plus GBH172i.2
Buderus Wärmepumpen-Hybridgerät Logamax plus GBH172i.2-30 für den direkten Anschluss einer Wärmepumpen-Außeneinheit.
Hybrid Exzellenz:
Integriertes Hybridset inkl. Pumpe für die optimale hydraulische Einbindung einer Wärmepumpen-Außeneinheit. Späterer Umbau des Gerätes zu einer reinen Wärmepumpen-Inneneinheit mit 9 kW Heizstab für monoenergetischen Betrieb möglich.
Gas-Brennwertgerät für den Betrieb mit Erdgas 2H(E) und 2L(LL). Werkseitig eingestellt auf Ergas 2H(E). Einfache Umstellung auf Erdgas 2L(LL). Für die Umstellung auf Flüssiggas 3P wird optionales Zubehör benötigt. Zugelassen für die Verbrennung von Wasserstoffbeimischungen bis zu 20%. Späterer Umbau des Gerätes mit Zubehör auf 100% Wasserstoff möglich.
Für die Raumheizung, mit integriertem 3-Wege-Umschaltventil für Warmwasserbereitung über externen Warmwasserspeicher.
Lieferung inklusive Außentemperaturfühler.
Frontverkleidung in modernem Design aus pulverbeschichtetem Metall. ALU-plus Beschichtung des Wärmetauschers für optimale Energieausnutzung und weniger Wartungsaufwand.
- Brenner mit modulierender Feuerung
- Modulationsbereich 1:10
System-Bedieneinheit Logamatic BC400 für Gas-Wandgeräte mit Regelsystem EMS plus.
Zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis(e), Warmwasser, Solar, Frischwasserstation, Lüftung. Hinterleuchtetes Farb-Volltouchdisplay 5 Zoll. Die System-Bedieneinheit ist integriert in die Gerätefront.
Für eine Bedienung aus dem Wohnraum heraus ist eine zusätzliche Fernbedienung notwendig (Zubehör).
Serienmäßige Ausstattung:
- Integr. Umschaltventil zur Umschaltung zwischen Heiz- und Warmwasserbetrieb
- KFE-Hahn mit Anschluss für ext. MAG
- Integr. Kesselanschlussstück mit konzentrischem Anschluss 80/125 mm mit Messöffnungen
- Automatischer Entlüfter, Manometer
- Gerätehalterung
- Zündelektrode, Ionisationselektrode
- Anschlussmöglichkeit für Zirkulations- und Speicherladepumpe
- Anschlussmöglichkeit für Außen-, Weichen- und Warmwasserfühler
- Anschlussmöglichkeit für Temperaturwächter einer Fußbodenheizung
- Anschlussmöglichkeit für Autofilling-Zubehör
- Wartungshahn mit Partikelfilter für Anschluss der Wärmepumpen-Außeneinheit mit Anschlussadaptern
Integrierte Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für eine gute Anpassung an die hydraulischen Gegebenheiten der Heizungsanlage.
Leistungsgeführter Betrieb der Umwälzpumpe in Kombination mit einer hydraulischen Weiche.
Integriertes Hybridset mit Pumpe, hydraulischer Weiche und notwendigen Fühlern zum Anschluss einer Wärmepumpen-
Außeneinheit. Anschluss G1. Es wird empfohlen, in die Zuleitung zur Wärmepumpe einen Mikroblasen-Entlüfter einzubauen.
Lieferung inklusive Feinfilter zum Schutz der Wärmepumpen-Außeneinheit vor Verschmutzung. Kommunikation der Wärmepumpen-Außeneinheit mit Logamatic BC400 über CAN-Bus Anschluss.
Die Anforderungen an die Füll- und Ergänzungswasserqualität sind im jeweils gültigen Buderus Katalog, Arbeitsblatt K8 enthalten. In Anlehnung an die VDI 2035 kann anhand der in diesem Arbeitsblatt enthaltenen Diagramme entschieden werden, ob das Füll- und Ergänzungswasser aufbereitet werden muss oder nicht. Muss das Füll- und Ergänzungswasser aufbereitet werden, so kommt die Wasseraufbereitungsmaßnahme Vollentsalzung des Füllwassers zum Einsatz. Damit wird ein salzarmer Betrieb des Anlagenwassers er-
reicht. Buderus kann notwendige Wasseraufbereitungspatronen als Zubehör (Kauf oder Leihe) zur Verfügung stellen.
Gasart: eingestellt auf Erdgas 2E einfachst umstellbar auf 2LL oder 3P
Enthaltenes Zubehör:
- Montageanschlussplatte
- Gas-Durchgangshahn mit TAS 1/2"
- 2 Wartungshähne Durchgangsform 3/4"
- Kurzschlussleitung 1", falls keine Wärmepumpen-Außeneinheit angeschlossen wird.
LAN- und Funkmodul MX400 zur WLAN- oder LAN-Kommunikation mit der App MyBuderus und für die Aufschaltung der Heizungsanlage auf das Fachkundenportal Buderus ConnectPRO.
Schnittstelle per WLAN (2,4 GHz) alternativ kabelgebunden LAN zwischen der Heizungsanlage und einem Netzwerk (Internetzugang über Router erforderlich).
Einbindung in Softwarelösungen wie App MyBuderus und Webportal ConnectPRO und MyEnergyMaster (Buderus Energiemanager).
EEBUS Kommunikation nach BEG§14a EnWG
Hinweise:
Es können zusätzliche Kosten für die Internetverbindung entstehen, eine Internet-Flatrate ist empfohlen.
EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage: A
Energieeffizienzklassen-Spektrum: A+++ -> G
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbund-
anlage (Kessel): 95 %
Jahreszeitbedingte Raumheizungs-Energieeffizienz der Verbundanlage bei durchschnittlichen Klimaverhältnissen (WP) -
Wärmeleistung (Voll-/Teillast)
- bei 50/30: 3,1/31,1 kW
- bei 80/60: 3,0/29,6 kW
- bei Warmwasser: 30,2 kW
Konz. Abgasanschluss: 80/125 mm
Adapterstück auf DN60/100 erhältlich
Abmessungen
- Höhe: 780 mm
- Breite: 440 mm
- Tiefe: 365 mm
- Gewicht: 46 kg
Zuläss. Betriebsüberdruck: 3 bar
CE-Kennzeichen: beantragt
Fabrikat: BUDERUS
Buderus-Artikel-Nr.: 7739624671
5 Jahre Buderus Systemgarantie (Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung: Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V) und "nicht-steckerfertigen Geräten" sind von einem Fachbetrieb zu installieren. Geräte mit einer Nennleistung von mehr als 12 kW müssen vor der Erstinstallation eine Zustimmung vom Netzbetrieber erhalten.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
