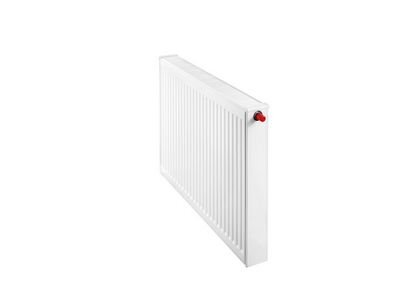

Buderus VCM-Profil 22/500/1400, R
Logatrend Flachheizkörper, FMS, Stopfen
Profilierter Flachheizkörper aus kaltge-
walztem Stahlblech nach EN 442 mit Ver-
kleidung in Ventilkompaktausführung mit
Mittenanschluss. Stabile, vertikale Pro-
filierung mit Sickenteilung 33 1/3 mm.
Integrierte, rechts angeordnete Ventil-
garnitur für Zweirohrbetrieb sowie Ein-
bauventil, Blind- und Entlüftungsstopfen
werkseitig eingebaut. Einrohrbetrieb in
Verbindung mit einer Einrohr-Bypass-Ar-
matur. Rohrleitungsanschluss über 2 un-
tere, mittige G 3/4-Außengewinde nach
DIN V 3838 für einheitliche Anschluss-
position.
Hochwertige, umweltfreundliche Lackie-
rung gemäß DIN 55900. Erhöhter Korrosi-
onsschutz durch standardmäßige Lackie-
rung in 3 Fertigungsphasen: Entfettung
sowie Phosphatierung, kataphoretische
Tauchgrundierung und anschliessende Ein-
brenn-Pulverlackierung mit hoher Kratz-
und Schlagfestigkeit in RAL 9016 ver-
kehrsweiß. Im Heizbetrieb emissionsfrei.
Heizkörper in Schrumpffolie mit Kunst-
stoff-Kantenschutzecken sowie Kartonage
als Transport- und Montageschutz ver-
packt. Vorbereitet für Buderus-Montage-
System BMSplus.
Heizkörperverkleidung bestehend aus Sei-
tenteilen und demontierbarem Abdeckgit-
ter. Heizkörper entspricht den Anforde-
rungen der Arbeitssicherheit gemäß den
Richtlinien der GUV. Garantierter Quali-
tätsstandard mit Registrierung nach RAL-
Gütezeichen RAL-RG 618. Wärmeleistung
DIN EN 442 geprüft (Prüfstellennr. 1695)
mit permanenter Fertigungsüberwachung
nach EN-ISO 9001.
Je nach spezifischer Wärmeleistung ist
hinsichtlich der Regelcharakteristik ei-
nes von 2 optimierten Einbauventilen
werkseitig (mit Kunststoff-Schutzkappe)
eingebaut. Der kv-Wert ist werkseitig
voreingestellt und auf die spezifische
Wärmeleistung abgestimmt. Die Voraus-
setzungen zur Förderfähigkeit bezüglich
des hydraulischen Abgleichs sind somit
erfüllt. Es ergibt sich eine optimierte
hydraulische und regelungstechnische Si-
tuation. Einfache, schnelle Montage ei-
nes Fühlerelements (Thermostatkopf) mit-
tels Klemmanschluss. In Kombination mit
einem Gasfühlerelement ergibt sich über
den gesamten kv-Wert-Bereich (N-Ventil
bis zu 0,71 / U-Ventil bis zu 0,43) eine
Auslegungs-Proportional-Abweichung < 1K,
was zur Energieeinsparung beiträgt. Ge-
genüber konventionellen Einbauventilen
führt dies zu einem besseren Regelver-
halten und bis zu 5 % Energieeinsparung
nach DIN V 4701-10.
----------------------------------------
Inklusive Buderus-Montagesystem-Set FMS
(Schnellkonsolen, Schrauben, Dübel) zur
Wandmontage, welches die Anforderungs-
klassen 1 und 2 gemäß der VDI-Richtlinie
6036 erfüllt.
----------------------------------------
Typ: Typ 22
Betriebsdruck max: 10 bar
bei 75/65/20 C (Norm): 2039 W
bei 70/55/20 C: 1645 W
bei 70/55/24 C: 1441 W
bei 55/45/20 C: 1044 W
bei 55/45/24 C: 862 W
Bauhöhe: 500 mm
Bautiefe: 100 mm
Baulänge: 1400 mm
Buderus-Artikel-Nr.: 7750202614
-
