Modernes Buderus Wärmepumpenpaket für effiziente Heiztechnik
Das Buderus Logaplus M WLW186i-7 AR TP70 Paket verbindet leistungsstarke Wärmepumpentechnik mit komfortabler Regelung und platzsparender Systemintegration. Es eignet sich für moderne Heizungsanlagen, Sanierungen und Neubauten, bei denen effizientes Heizen, optionales Kühlen und eine zukunftssichere Einbindung in digitale Energiesysteme gefragt sind.

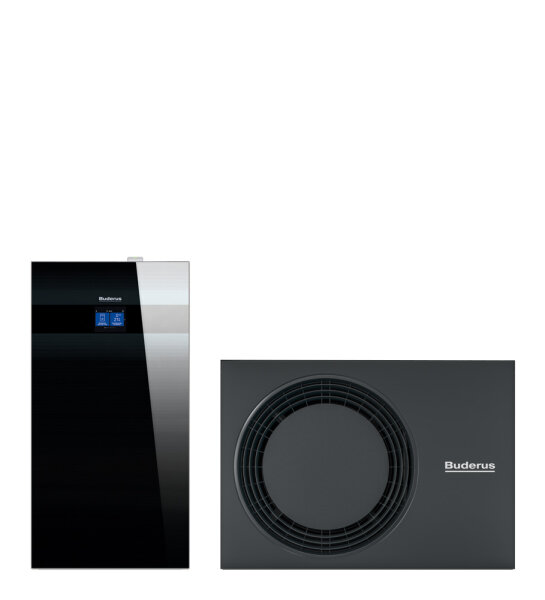

Das Paket besteht aus der Inneneinheit Buderus Logatherm WLW186i-12 TP70, der Außeneinheit Buderus Logatherm WLW-7 MB AR sowie dem LAN- und Funkmodul MX400. Erst die Kombination aus Innen- und Außeneinheit bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in Monoblock Ausführung. Die Verbindung zwischen Innen- und Außeneinheit erfolgt wasserführend.
Die Inneneinheit WLW186i-12 TP70 ist monoenergetisch ausgeführt und für die Innenaufstellung vorgesehen. Sie verfügt über einen integrierten 70 Liter Pufferspeicher, einen elektrischen Zuheizer mit 9 kW Leistung, eine integrierte Primärkreis- und Heizkreispumpe, ein Umschaltventil für Heizung und Warmwasser sowie die EMS-plus Bedieneinheit Logamatic BC400 mit Klartext Touchdisplay. Die HydraulicFlex Systemtechnologie mit integriertem Pufferspeicher und intelligenter Systemregelung erleichtert die hydraulische Einbindung und reduziert den Platzbedarf.
Die Außeneinheit WLW-7 MB AR arbeitet mit invertergeregeltem Verdichter- und Gebläsebetrieb und ist reversibel für Heizung und Kühlung einsetzbar. Die Silent PLUS Technologie mit doppelt entkoppeltem Kältekreis in schallgedämmter Kältekreisbox und integriertem Schalldiffusor unterstützt einen leisen Anlagenbetrieb. Das natürliche Kältemittel R290, der Doppelrollkolben-Verdichter, das elektronische Expansionsventil und die integrierte Kondensatwannenheizung sorgen für eine moderne und effiziente Anlagenbasis.
Mit dem LAN- und Funkmodul MX400 ist die Kommunikation per WLAN mit 2,4 GHz oder kabelgebundenem LAN möglich. Dadurch kann die Heizungsanlage mit der App MyBuderus, dem Fachkundenportal Buderus ConnectPRO und MyEnergyMaster verbunden werden. Zudem unterstützt das MX400 die Funk Kommunikation zur Einzelraumregelung SRC plus oder zur Funkfernbedienung Logamatic RC120 RF, jeweils in Verbindung mit der Systembedieneinheit Logamatic BC400.
PaketbestandteileWLW186i-12 TP70 Inneneinheit, WLW-7 MB AR Außeneinheit, MX400 LAN- und Funkmodul
SystemartLuft-Wasser-Wärmepumpe in Monoblock Ausführung
InneneinheitWLW186i-12 TP70 mit integriertem 70 Liter Pufferspeicher und 9 kW elektrischem Zuheizer
AußeneinheitWLW-7 MB AR, maximal 6,4 kW bei A-7/W35
Maximale VorlauftemperaturBis 75 °C, 65 °C bis Außentemperatur -10 °C
KältemittelR290 Propan, Füllmenge 0,95 kg
Heizleistung nach EN 145112,84 kW bei +7/35 °C, 2,87 kW bei +2/35 °C, 6,71 kW bei -7/35 °C, 5,86 kW bei -10/35 °C
COP Werte4,85 bei +7/35 °C, 4,06 bei +2/35 °C, 2,36 bei -7/35 °C, 2,23 bei -10/35 °C
Kühlleistung5,50 kW bei +35/18 °C, 3,88 kW bei +35/7 °C
Schallleistungspegel42 dB(A) nach ErP, Schallleistungspegel innen 37 dB, außen 42 dB
Anschluss InneneinheitHeizung 28 mm, Wärmepumpe 28 mm, Warmwasser 22 mm
Elektrischer Anschluss Inneneinheit3L/N/PE/400V/50Hz, Schutzklasse IP X4D, Sicherungsautomat 3polig B 16 A
Elektrischer Anschluss Außeneinheit1L/N/PE/230V/50Hz, Sicherungsautomat 1polig 16 A, maximale Leistungsaufnahme 2,9 kW
Abmessungen Inneneinheit600 x 1275 x 600 mm, Nettogewicht 85 kg
Abmessungen Außeneinheit1100 x 800 x 540 mm, Nettogewicht 143 kg
Energieeffizienz RaumheizungA++ bei 55 °C, A+++ bei 35 °C, Spektrum A+++ bis D
Buderus Artikelnummer7739624136
Hinweis: Speichertemperaturfühler TW1 (TW2) ist nicht im Lieferumfang enthalten. Ein Magnetitabscheider ist zu installieren, nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst. Ein Ausdehnungsgefäß für die Heizungsanlage 17 Liter ist integrierbar und als Zubehör erhältlich.
Wichtiger Fachbetrieb Hinweis: Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind durch den Buderus Kundendienst oder eine von Buderus für dieses Produkt qualifizierte Fachfirma durchzuführen. Diese Dienstleistung ist nicht enthalten und separat zu beauftragen. Buderus weist darauf hin, dass eine Gewährleistung nur für solche Anlagenteile übernommen werden kann, die bei Buderus, zum Beispiel über uns, bezogen wurden. Bitte beachten Sie die von Buderus vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es gegebenenfalls zu Fehlfunktionen oder Effizienzeinbußen kommen.
Warnhinweise für Elektrogeräte usw.
Geräte mit einer Netzspannung von 400V Starkstromanschluss dürfen nur von einem Elektrofachmann angeschlossen werden.
Geräte mit einer Nennleistung von mehr als 12KW dürfen nur nach vorheriger Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
Bei Gasgeräten und Gasführenden Teilen:
Installation, Inbetriebnahme und Wartung darf nur ein zugelassener Fachbetrieb ausführen.
Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte für Gas- und Wasserinstallationen, Heizungs- und Elektrotechnik.
Die Anweisungen in allen Anleitungen müssen eingehalten werden. Bei Nichtbeachten können Sachschäden und Personenschäden bis hin zur Lebensgefahr entstehen.
