Hydraulische Weiche für stabile Heizkreis Trennung

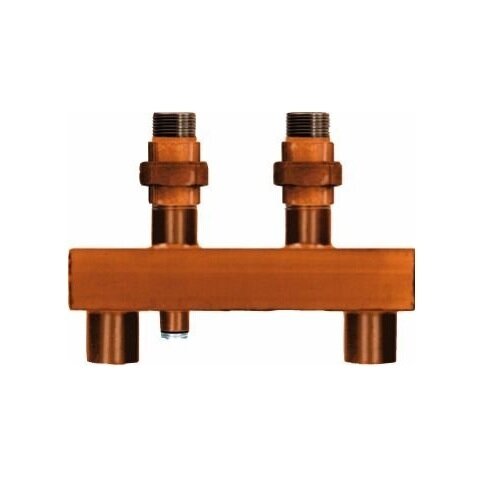

Die MAGRA WST Hydraulische Weiche Typ 60-24 sorgt für eine saubere hydraulische Entkopplung zwischen Wärmeerzeuger und Heizkreisverteiler. Sie unterstützt einen gleichmäßigen Volumenstrom, reduziert gegenseitige Beeinflussungen im Heizsystem und eignet sich besonders für professionelle Heizungsanlagen mit MAGRA Kesselverteilern.
Die Weiche ist passend als Montageeinheit für MAGRA Kesselverteiler Typ 60 einschließlich Dispo ausgeführt. Der Durchsatz beträgt bis 3 m³/h. Die Tauscherkammer besteht aus Stahl mit Kammergröße 60/60 mm und aufgeschweißten Endböden. Für den Anschluss an den Wärmeerzeuger sind 2 Anschlussmuffen 1 1/4" vorhanden.
Zum Anschluss am MAGRA Kesselverteiler Typ 60-12,5, Typ 60-15 und Typ 60-13/16 verfügt die Ausführung über 2 Gewindestutzen 1 1/4" mit 2 Verschraubungen 1 1/4" i/a. Für MAGRA Dispo Kesselverteiler Typ 60-12,5 und MAGRA Kesselverteiler Typ F 87-12,5 sind 2 Verschraubungen 1 1/4" i/i vorgesehen. Zusätzlich ist 1 Muffe 1/2" mit selbstdichtendem Stopfen für einen Temperaturfühler integriert.
Technische Daten: Typ WST 60-24 K für Anschluss am Kesselverteiler Typ 60-12,5, Typ 60-15 und Typ 60-13/16. Typ WST 60-24 D für Anschluss am DISPO Kesselverteiler Typ 60-12,5 und Kesselverteiler Typ F 87-12,5. Fördermenge 3 m³/h, Kammergröße 60/60 mm, Anschlussdimension 1 1/4". Die hydraulische Weiche ist werkseitig druckgeprüft und grundiert. Betriebstemperatur bis 110 °C. Maximaler Betriebsüberdruck 6 bar.
